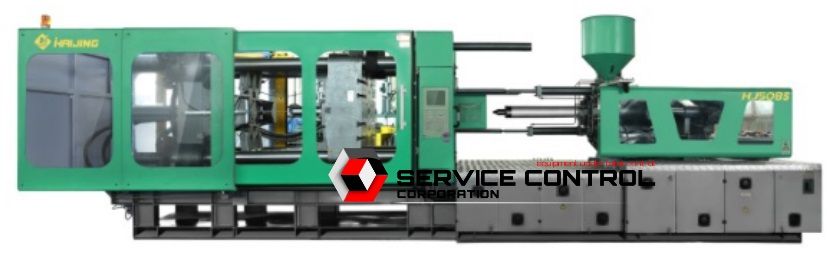

Горизонтальные ТПА

Серия HAIJING Plastics Machinery


Коленно-рычажные термопластавтоматы горизонтального типа
мирового бренда Haijing Plastic Machinery

- Данная серия ТПА используется на Российском рынке с 1998 года;
- Самая популярная коленно-рычажная машина для решения практически всех литьевых задач;
- Усилие смыкания от 320 до 16 500 кН;
- Энергосбережение до 80%;
- Высокая безопасность использования и удобство работы;

ПРЕДСТАВИТЕЛЬСТВО В РОССИИ:

Лояльная оплата

Предоставляем рассрочку, лизинг и скидки постоянным покупателям;

Варианты отгрузок

Отгружаем на условиях FOB с завода-изготовителя, и на условиях DDP;

Точные сроки

Доставляем оборудование в течение 1,5-2 месяца с момента предоплаты;

Запуск и гарантия

Запускаем, обучаем и предоставляем гарантию до 24 месяцев;

МОДЕЛЬНЫЙ РЯД ТЕРМОПЛАСТАВТОМАТОВ:


Стандартные бюджетные ТПА HJ-V/S

популярные термопластавтоматы энергосберегающего типа для эффективного решения различного вида задач;


Серия Мини-ТПА

Термопластавтоматы для небольших предприятий и высокоточных изделий;

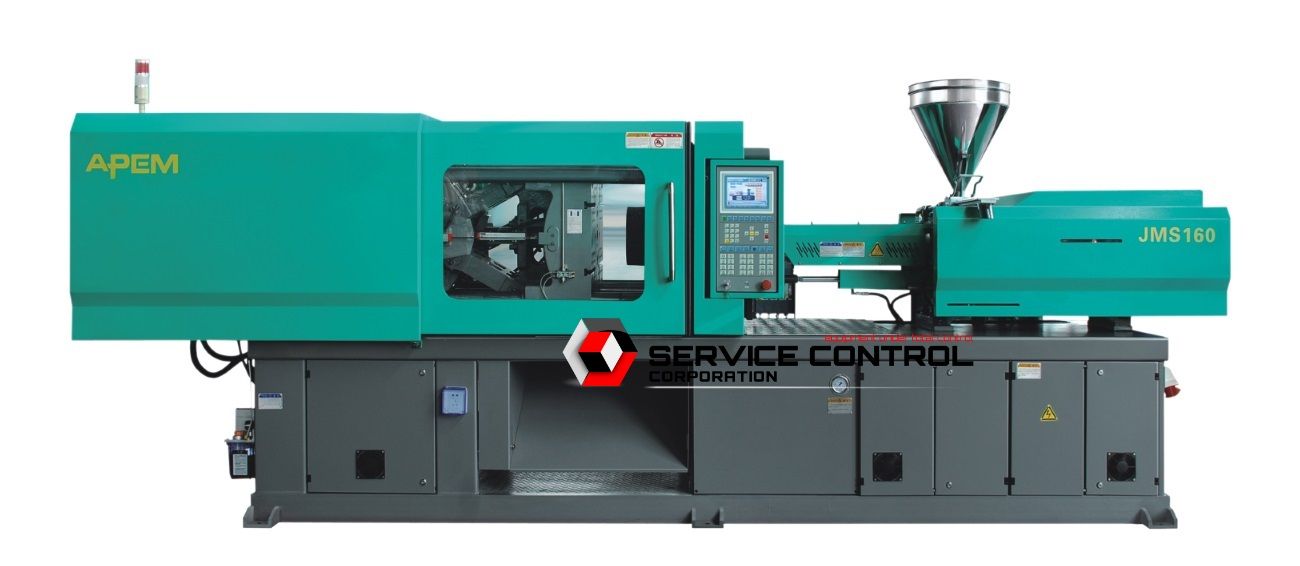

ТПА Apem JMS с максимальной комплектацией

высокоэффективные энергосберегающие термопластавтоматы, которые изготавливаем по американским стандартам и поставляем в США;

Термопластавтоматы для литья PET преформ

Специализированная серия термопластавтоматов для производства преформ используемых в дальнейшем для роздува бутылок;

Термопластавтоматы узконаправленные HJ-K

Серия термопластавтоматов для производства пластиковых ящиков;


Наши термопластавтоматы HAIJING:

Современно

• Компьютер Techmation (Тайвань) 4-го поколения;

• Экран 8" с полностью русифицированным интерфейсом;

• Сохранение технологических рецептов и параметров форм;

• Возможности для отслеживания производственного процесса;

• Интуитивно понятный интерфейс;

• Широкие возможности программного обеспечения;

Надежно

• Высокий стандарт качества сборки;
• Комплектующие известных мировых производителей (Siemens, Rexroth, Woog, Schnaider и т.д.), которые проходят тщательное тестирование;
• Бесперебойная работа 24/7;
• Направляющие колонны из низкоуглеродистой стали;
• Коленно-рычажный механизм с 5-точечной системой смыкания;

Безопасно

• Тройная система безопасности зоны работы оператора;
• Световая и звуковая система сигнализации об ошибках и готовности к работе;
• Защита от холодного старта;
• Система защиты пресс-форм с функцией понижения давления;
• Защитный кожух цилиндра и зоны прижатия сопла;

Выгодно и практично

• Автоматический режим работы;
• Настройка пресс-форм в автоматическом режиме;
• Автоматическая система смазки;

• Датчик падения готовых изделий;
• Русифицированная панель управления 4-го поколения с 8” экраном;
• Таблички и шильдики на русском языке;

• Полные инструкции на русском языке;

• Онлайн поддержка специалистов;

Полная комплектация

Даже в стандарте вы получаете максимально оснащеную комплектацию термопластавтомата для автоматизированного и качественного производства изделий:

• твердотельное реле;

• фильтр деликатной очистки;

• свободные гидроклапана;

• Комплектующие известных брендов;

• регулировка противодавлением с компьютера;

и многое другое

ХАРАКТЕРИСТИКИ:


Модель/тип ТПА Единицы измер. HJ-58S HJ-98S HJ-128S HJ-168S HJ-208S HJ-278S HJ-328S
A B C A B C A B C A B C A B C A B C A B C
Диаметр шнека мм 26 28 30 32 36 40 36 40 45 40 45 50 45 50 55 50 60 65 60 70 75

Отношение длины к диаметру шнека

L/D

24 22 20,6 23 20,5 18,5 23,8 20,5 18,2 23 20,5 18,4 23 20,5 18,6 25 21 19,4 25 21 19
Теор. объём впрыска см3 61 71 81 138 175 216 195 241 305 276 349 431 400 494 598 596 859 1008 989 1346 1546
Вес отливки г 56 65 75 126 160 197 178 220 278 252 319 393 365 450 545 543 782 918 901 1226 1407
Скорость вращения шнека об/мин 0-220 0-185 0-200 0-195 0-160 0-165 0-140
Давление впрыска МПа 223 192 168 239 189 153 215 174 137 234 185 150 217 176 145 232 161 137 226 166 144
Усилие запирания кН 580 980 1280 1680 2080 2780 3280
Расстояние между колоннами мм 280*277 360*360 410*410 460*460 510*510 580*580 670*670
Макс. высота формы мм 350 350 430 500 550 600 655
Мин. высота формы мм 120 100 150 160 180 195 220
Макс. ход раскрытия плит мм 270 320 345 410 460 520 580
Макс. ход толкателя мм 55 100 100 120 150 160 180
Давление толкателя кН 20 34 34 41 49 77 77
Диаметр фланца мм   Ф100     ф125     ф125     ф125     ф160     ф160     ф160
Количество толкателей шт. 1 4+1 4+1 4+1 4+1 8+1 8+1
Мощность электродвигателя гидронасоса кВт 5,5 11 11 15 18,5 22 30
Сервомотор кВт 6 12 14 17,6 28,3 29 31
Мощность нагрева кВт 4,03 7,36 9,4 12,4 13,01 17,25 26,2
Макс. давление гидросистемы МПа 17,5 17,5 17,5 17,5 17,5 17,5 17,5
Вес станка Т 2 3 4 5 6 8,5 13
Емкость масляного бака Л 150 135 150 183 200 243 460
Габариты станка Д/Ш/В м 3,37(3,5)х1,2х1,7 4,3(4,35)х1,12х1,9 4,35(4,5)х1,2х1,9 4,8(5,05)х1,26х1,92 5,41(5,52)х1,26х1,92 5,87(6,24)х1,5х2,3 6,71(6,8)х1,8х2,3
Наклонная поверхность для выпадения готовых изделий   есть есть есть есть есть есть есть
Температура нагрева материала С до 350 градусов
до 500 град- опция
до 350 градусов
до 500 град- опция
до 350 градусов
до 500 град- опция
до 350 градусов
до 500 град- опция
до 350 градусов
до 500 град- опция
до 350 градусов
до 500 град- опция
до 350 градусов
до 500 град- опция
Модель/тип ТПА Единицы измер. HJ-398S HJ-508S HJ-628S HJ-658S HJ-680S HJ-850S
A B C A B C A B C A B C A B C A B C
Диаметр шнека мм 70 80 85 75 85 95 85 90 95 85 90 95 90 100 110 100 110 120
Отношение длины к диаметру шнека L/D 24 21 19,8 24 21 19 20 19 18 20 19 18,0 21,7 19,5 17,7 22 20 18,3
Теор. объём впрыска см3 1539 2010 2269 1882 2417 3019 2581 2894 3225 2581 2894 3225 2818 3479 4209 3856 4666 5553
Вес отливки г 1401 1830 2066 1713 2200 2748 2350 2634 2935 2350 2634 2935 2565 3166 3831 3509 4246 5053
Скорость вращения шнека об/мин 0-130 0-150 0-155 0-155 0-130 0-120
Давление впрыска МПа 212 162 143 209 162 130 174 155 139 174 155 139 176 143 118 184 152 128
Усилие запирания кН 3980 5080 6280 6580 6800 8500
Расстояние между колоннами мм 730*700 830*800 860х835 910*910 910*910 1000*1000
Макс. высота формы мм 720 800 880 920 920 1000
Мин. высота формы мм 245 265 350 400 400 400
Макс. ход раскрытия плит мм 655 755 870 950 950 1040
Макс. ход толкателя мм 200 250 245 260 260 295
Давление толкателя кН 111 111 197 212 212 212
Диаметр фланца мм   ф160     ф200     ф200     ф200     ф200     ф250
Количество толкателей шт. 12+1 12+1 16+1 16+1 16+1 20+1
Мощность электродвигателя гидронасоса кВт 37 45 55 55 30+30 37
Сервомотор кВт 45 29+29 29+31   29+31     31+45     45,2+56
Мощность нагрева кВт 32,6 40,75 40,75 40,75 46,5 55,71
Макс. давление гидросистемы МПа 17,5 17,5 17,5 17,5 16 20
Вес станка Т 15,5 20 25,5 30,5 33 42
Емкость масляного бака Л 635 910 960 830 1005 1450
Габариты станка Д/Ш/В м 7,5(7,7)х1,9х2,4 8,3(8,43)х2,15х2,45 9,07(9,16)х2,19х2,55 9,4(9,8)х2,3х2,55 9,8(10,3)х2,3х2,6 11,05х2,5х2,6
Наклонная поверхность для выпадения готовых изделий   нет нет нет нет нет нет
Температура нагрева материала С до 350 градусов
до 500 град- опция
до 350 градусов
до 500 град- опция
до 350 градусов
до 500 град- опция
до 350 градусов
до 500 град- опция
до 350 градусов
до 500 град- опция
до 350 градусов
до 500 град- опция
Модель/тип ТПА Единицы измер. HJ-1100S HJ-1650S
A B C A B C D
Диаметр шнека мм 110 120 130 120 130 140 150
Отношение длины к диаметру шнека L/D 22 20 18,6 26 24 22,3 20,8
Теор. объём впрыска см3 4847 5768 6769 7043 8266 9586 11006
Вес отливки г 4411 5249 6160 6408 7520 8723 10015
Скорость впрыска гр/сек
Скорость вращения шнека об/мин 0-110 0-100
Пластификация гр/сек
Давление впрыска МПа 191 161 137 211 179 155 135
Усилие запирания кН 11000 16500
Расстояние между колоннами мм 1150*1100 1500*1350
Макс. высота формы мм 1200 1500
Мин. высота формы мм 500 700
Макс. ход раскрытия плит мм 1200 1520
Макс. ход толкателя мм 350 350
Давление толкателя кН 235 318
Диаметр фланца мм   ф250
Количество толкателей шт. 20+1 29+1
Мощность электродвигателя гидронасоса кВт 55+55 55+55+55
Сервомотор кВт   45,2+45,2+65                       65+65+65
Мощность нагрева кВт 68 92
Макс. давление гидросистемы МПа 20 16
Вес станка Т 65 100
Емкость масляного бака Л 1500 2000
Габариты станка Д/Ш/В м 12,5*2,8*4 15*3,4*5
Наклонная поверхность для выпадения готовых изделий   нет нет
Температура нагрева материала С до 350 градусов
до 500 град- опция
до 350 градусов
до 500 град- опция


ОСОБЕННОСТИ:


Термопластавтоматы Haijing в линейке с усилием смыкания от 32 до 1650 тонн отличаются высокой надежностью, точностью литья, высокими техническими показателями и удобством работы. Широкий модельный ряд инжекционно-литьевых машин завода позволит подобрать нужный термопластавтомат для решения различных задач в медицинской, электротехнической, пищевой, военной и других отраслях.


Эффективный коленно-рычажный механизм

• Оптимизированный узел смыкания обеспечивает низкое энергопотребление и быстрые движения сократившие время цикла;

• Узел смыкания обеспечивает наименьшую нагрузку плит, сокращение износа пресс-формы и повышение стабильности отливки;

• Подвижная плита обеспечивает централизованное распределение нагрузки между коленно-рычажным механизмом и пресс-формой;


Улучшенный узел впрыска

• Итальянский 5-звездочный гидромотор системы впрыска позволяет добиться высокой точности в литье;

• Жесткая направляющая для одновременного перемещения узла впрыска и шнека снижает нагрузки и увеличивает точность перемещения;

• Два гидроцилиндра для сбалансированного впрыска;

Сервомотор с высоким откликом

• Тайваньский сервомотор фирмы Techmation имеет высокий уровень отклика, что позволяет производить изделия с низким потреблением энергии;

• Прямое соединение привода между серводвигателем и шестеренным насосом обеспечивает превосходный крутящий момент, дающий максимальные скорости ускорения и замедления для всех функций ТПА;


Увеличенный срок службы

• Автоматическая система смазки известной фирмы THOT обеспечивают лучшее скольжение и уменьшают расход смазки, что в свою очередь увеличивает срок службы узла смыкания.

• Высокоточная геометрия с соблюдением всех углов и размеров ;
